FY不锈钢液下泵选型特点及液下泵使用注意事项

时间:2019/7/1 来源:浙江扬子江泵业有限公司

FY不锈钢液下泵广泛用于化工,石油行业,食品,冶金,纸厂,机械,精细化工,染料,饮料,仪表,轻工,纺织,环保,水处理,医药,污水工程,水处理,医院等各行各业。根据不同液下深度定制符合的液下泵。FY不锈钢液下泵根据国际标准设计研发生产的长轴式液下自吸泵,进口端插入液体中,在抽桶工况下可替代不锈钢自吸泵,壳体、主管等过流部件全部使用不锈钢材质烧结模压而成,耐腐蚀性能好、机械强度大、不氧化、无毒素分解、耐磨性能好。适用于化工,石油行业,食品,冶金,纸厂,机械,精细化工,染料,饮料,仪表,轻工,纺织,环保,水处理,医药,污水工程,水处理,医院等各行各业。

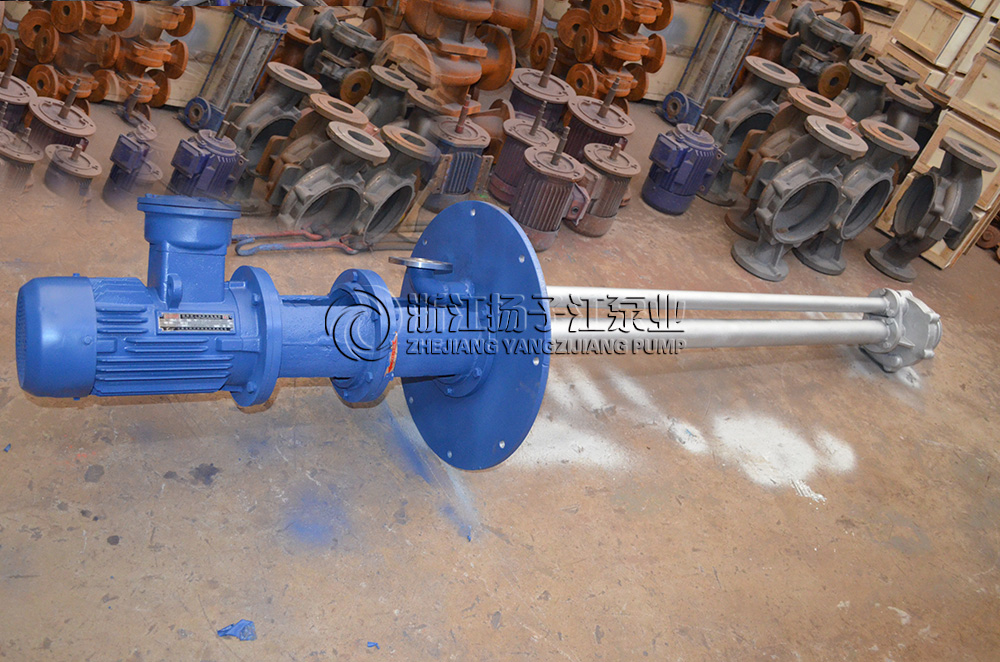

不锈钢液下泵

不锈钢液下泵

FY不锈钢液下泵产品特点

1.泵为立式液下泵,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。

2.取消了机械密封,解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。

3.采用了独特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体,运行平稳、不堵塞。

FY不锈钢液下泵技术选型

型   号

出口直径

mm

流量

扬程

m

转速

r/min

功率(kw)

液下长度(mm)

m3/h

L/s

轴功率

电机功率

25FY-16

25

3.6

1

16

2900

0.713

1.5

500





3000

25FY-16A

25

3.27

0.91

13

2900

0.713

1.5

25FY-25

25

3.6

1

25

2900

1.16

2.2

25FY-2

25

3.27

0.91

20

2900

1.16

2.2

25FY-41

25

3.6

1

41

2900

2.51

4

25FY-41A

25

3.27

0.91

33

2900

2.51

3

40FY-16

32

7.2

2

16

2900

0.78

2.2

40FY-16A

32

6.55

1.82

13

2900

0.78

1.5

40FY-26

32

7.2

2

26

2900

1.45

3

40FY-26A

32

6.55

1.82

21

2900

1.45

3

40FY-40

32

7.2

2

40

2900

2.53

5.5

40FY-40A

32

6.55

1.82

32

2900

2.53

5.5

50FY-16

40

14.4

4

16

2900

1.18

3

50FY-16A

40

13.1

3.64

13

2900

1.18

3

50FY-25

40

14.4

4

25

2900

1.96

4

50FY-2

40

13.1

3.64

20

2900

1.96

3

50FY-40

40

14.4

4

40

2900

3.73

7.5

50FY-40A

40

13.1

3.61

33

2900

3.73

5.5

65FY-16

50

28.8

8

16

2900

2.16

4

65FY-16A

50

26.2

7.28

13

2900

2.16

3

65FY-25

50

28.8

8

25

2900

3.56

5.5

65FY-2

50

26.2

7.28

21

2900

3.56

5.5

65FY-40

50

28.8

8

40

2900

6.04

11

65FY-40A

50

26.2

7.28

33

2900

6.04

11

80FY-15

65

54

15

15

2900

3.34

7.5

80FY-1

65

49.1

13.65

12

2900

3.34

7.5

80FY-24

65

54

15

24

2900

5.43

11

80FY-24A

65

49.1

13.65

20

2900

5.43

11

80FY-38

65

54

15

38

2900

9.64

18.5

80FY-38A

65

49.1

13.65

31

2900

9.64

15

100FY-23

80

100.8

28

23

2900

9.25

18.5

100FY-23A

80

91.8

25.5

18

2900

9.25

15

100FY-37

80

100.8

28

37

2900

14.73

22

100FY-37A

80

91.8

25.5

31

2900

14.73

22

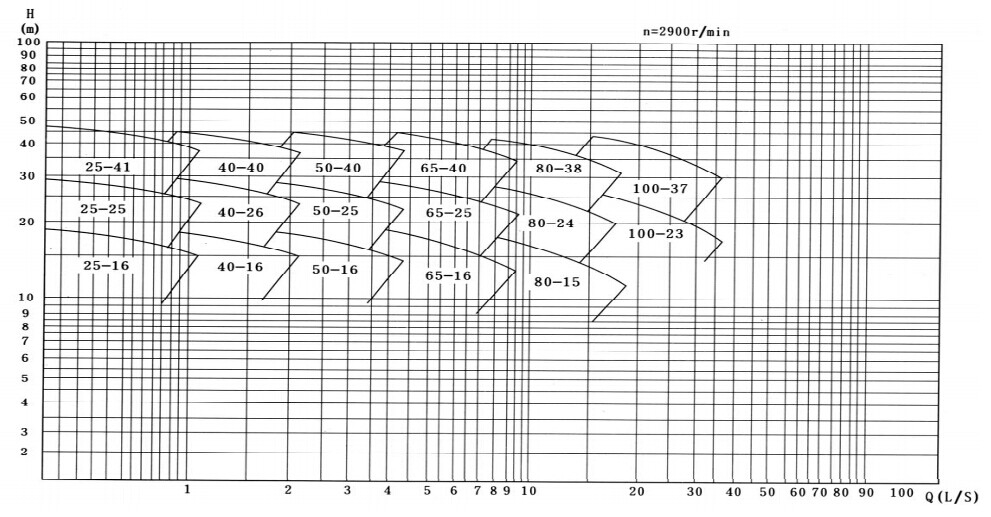

FY不锈钢耐腐蚀液下泵曲线图

不锈钢液下泵曲线图

不锈钢液下泵曲线图

FY不锈钢液下泵使用注意事项

拆卸与装配

1、如更换或检查叶轮,可关闭出阀门,卸去法兰连接螺栓和底板连接螺栓,用起重工具将泵吊出容器。

2、将底板垂直在固定的支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。

3、更换流动轴承则底板不动,只要卸去电机及相应支架,卸去泵联轴器、压盖、圆螺母,取也轴套体。

4、装配与拆卸的次序相反,注意轴上配件的同心度。

安装、使用、维修

1、泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属摩擦声,各部件螺母是否旋紧。

2、检查泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1~2.5mm。

3、泵的吸入口到容器底部之间距离为吸入口径的2~3倍。泵体与器壁距离应大于口径的2.5倍。

4、泵的出液管路,应另设支架支撑,其重量不允许支撑在泵上。

5、检查电机的旋转方向,使泵的旋转方向符合指示方向。

6、关闭出口管路上的闸阀,接通冷却水管。

7、超动电机,慢慢开启出口管闸阀到需要的位置,投入正常运转。

8、经常检查泵与电机的情况,轴承温升不应超过75℃,轴承盒内应加足够黄油。
