2XZ系列真空泵为双级直联结构，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空泵。

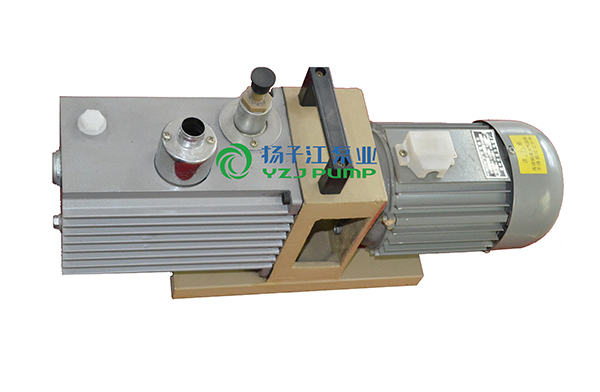

2XZ型旋片式真空泵

2XZ型旋片式真空泵安装方法：

1、查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。油采用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。

2、泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。

3、环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，极限真空可得到改善。

4、检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

5、如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。

6、用油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。具体选什么油，可根据上述介绍结合具体使用要求来选择。

(1)一般情况下，凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。

(2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。

(3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真空泵油或机械油。

2XZ型旋片式真空泵故障分析：

1、直联旋片真空泵的极限真空不高及其消除

(1)油位太低，有较大排气声，可加入清洁的直联真空泵油。

(2)油为可凝性蒸汽所污染，可开气镇净化或更换新油。

(3)口外接管道、容器、测试仪表管道、接头等漏气。大漏时，有大排气声，排气口有气排出，应找出漏气部位，进行消除。

(4)进气咀或气镇阀橡胶密封图装配不当，损坏或老化，应调整或更换。

(5)进油咀油孔堵塞，可拨出进油咀，疏通油孔。

(6)真空系统严重污染，包括容器、管道等，应予清洗。

(7)旋片弹簧折断，应予调换。

(8)旋片、泵身或泵盖磨损，间隙过大，应进行检查，修整或调换。

(9)真空泵的温过高，应改善通风和冷却。如所抽气体温度太高，应予先冷却后再进入泵内。

2、直联旋片真空泵的喷油

(1)真空泵的油位过高，可入出多余油量。

(2)真空泵的减雾器中有泵油或杂物，应清除。

3、直联旋片真空泵的漏油

(1)真空泵的放油螺塞，油箱垫片或装配不当，螺钉拧紧;

(2)真空泵的油标未拧紧，有机玻璃过热变形;

(3)真空泵的泵身部件与支座的连接挚垫片未垫好;油封装配不当或磨损;应予调整或更换。

4、直联旋片真空泵的噪 音

(1)真空泵旋片弹簧折断，可调换弹簧。

(2)真空泵的有毛刺、脏物或变形，运转发生障碍，应检查修磨清洗。

(3)真空泵的轴承磨损，零件磨损。应修整或更换。

(4)真空泵的电机出毛病，应进行检查。

5、直联旋片真空泵的返油

(1)真空泵的止回阀未关好，停泵后，油位很快下降，可再开再停，观察变化或拆开检查。

(2)真空泵的两泵盖内油封装配不当或磨损，可进行调换。

(3)真空泵的泵盖或泵身平面不平整，可进行修整。

(4)真空泵的排气阀片损坏 ，应进行调换。

注：检查直联旋片真空泵的的极限真空，以压缩式水银真空计为准。
