NL立式泥浆泵主要用途及结构图
时间：2020-4-8 来源：浙江扬子江泵业有限公司
NL立式泥浆泵可输送高浓度高粘度<10000PaS及含有颗粒的悬浮浆液。输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。排出压力与转速无关 ，低流量也可保持高的排出压力。流量与转速成正比，通过变速机构或调速电机可实现流量调节。自吸能力强，不用装底阀可直接抽吸液体。泵可逆转，液体流向由泵的旋转方向来改变，适用于管道需反正向冲洗的场合。运转平稳、振动、噪声小。结构简单、拆装维修方便。

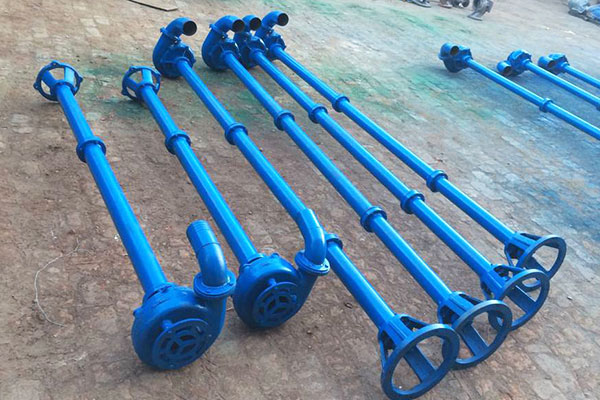

NL立式泥浆泵
NL立式泥浆泵产品用途
1、 NL型立式污水泥浆泵主要用作河泥、粪便、河水、浆饲料的吸送浇洒，代替肩挑人担，并作排涝，抗旱之用，亦可进行车浜头，上河泥等积肥生产，还可作农村简易流动消防水泵。
2、 可用于市政、化工、印染、医药、造船、铸造、食品等行业抽吸浓稠液、污浊液、糊状体、流砂及城市河道的流动污泥等;亦可用作煤矿排除含有泥块小砾石的流体。
3、 若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，地下工程。
4、养鱼用作带水清塘、鱼池增氧等。

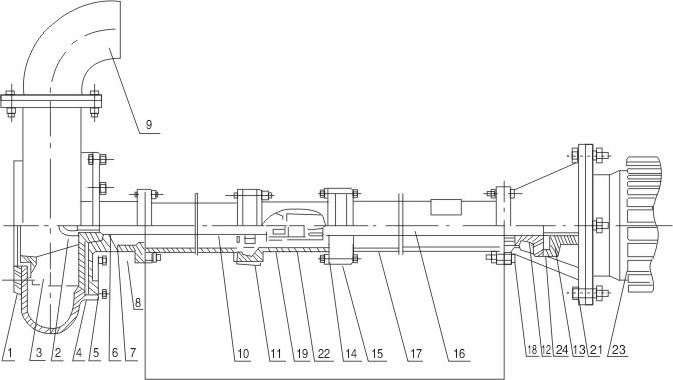

NL立式泥浆泵结构图
NL立式泥浆泵结构图
|
序号 |
型式/另件名称 |
NL,NLF,NW |
||
|
编号 |
数量 |
备注 |
||
|
1 |
网罩 |
1 |
1 |
|
|
2 |
叶轮螺母 |
2 |
1 |
|
|
3 |
叶轮 |
3 |
1 |
|
|
4 |
泵壳 |
4 |
1 |
|
|
5 |
泵座 |
5 |
1 |
|
|
6 |
0型圈 |
6 |
1 |
改进型用机械密封 |
|
7 |
油封 |
7 |
4 |
改进型用机械密封 |
|
8 |
轴套 |
8 |
1 |
改进型用机械密封 |
|
9 |
出水弯头 |
9 |
1 |
|
|
10 |
泵轴 |
10 |
1 |
|
|
11 |
轴承 |
11 |
2 |
|
|
12 |
从动联轴器 |
12 |
1 |
|
|
13 |
主动联轴器 |
13 |
1 |
|
|
14 |
联接筒 |
14 |
1 |
|
|
15 |
轴承座 |
15 |
2 |
|
|
16 |
联接轴 |
16 |
1 |
|
|
17 |
支撑筒 |
17 |
2 |
|
|
18 |
轴承盖 |
18 |
1 |
|
|
19 |
从动联轴器 |
19 |
1 |
|
|
20 |
电机座 |
20 |
1 |
|
|
21 |
电机座C |
21 |
1 |
带固定板用 |
|
22 |
主动联轴器 |
22 |
1 |
|
|
23 |
电动机 |
23 |
1 |
|
|
24 |
弹性块 |
24 |
1 |
|
