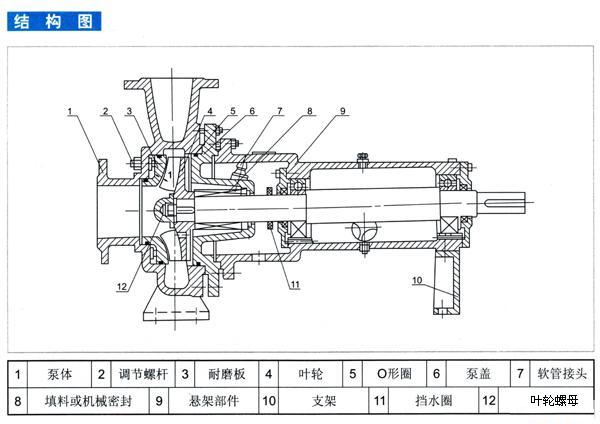

XWJ新型无堵塞纸浆泵（结构图）
时间：2010-5-18 来源：浙江扬子江泵业有限公司
|
1. XWJ型纸浆泵为单级单吸悬臂式结构,主要山泵体、叶轮、泵盖、耐磨板及悬架部件组成；
2. 从电机端看，电机为顺时针方向旋转，且泵为轴向吸入，径向（中间）排出：
3. 泵为后开门结构，维修时可不必拆卸进出管路：
4. 泵轴由两个高精度滚动轴承支承，采用稀油润滑（20#机油）：
5. 轴封釆用机械密封或填料两种型式：
6. 耐麿板与叶轮前侧间隙可通过调节嫘杆进行调节，以保持叶轮连续运行的高效性：
7. 泵和电机由柱销联轴器直联传动。
 |
