气动隔膜泵工作原理图,气动隔膜泵工作原理结构图

时间：2011-10-12 来源：浙江扬子江泵业有限公司

气动隔膜泵利用压缩空气做为动力源，是一种气动式正向位移的自吸泵，在国内泵类产品中属新的一种泵类产品，是一种新型的输送机械。

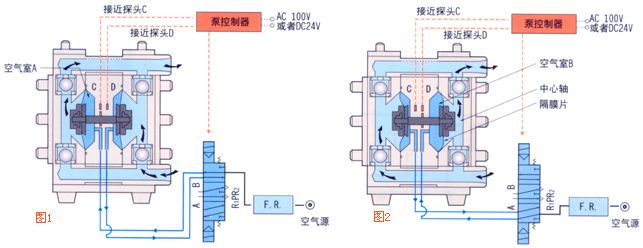

气动隔膜泵工作原理图:右边之泵动解说图显示泵在未自吸前初次泵动之流动模式。

图1：空气经由气阀压缩进入膜片A之背面，由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。在压缩空气将膜片A推离中心体时，另一端之膜片B同时被连结之中心轴拉向中心体，此时，膜片B背面之空气由出口排放到泵体外。如此使B室形成真空状态，因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。

图2：当受空气挤压之膜片A达到其位移极限时，空气阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。膜片A被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。

通过在中心轴两端固定的两片隔膜的左右水平运动将材料压送出去。在图1的左侧空气室b中，送入压缩空气使中心轴向左方向移动。材料室B中的材料被压出，同时材料室A吸入材料。当中心轴向左移动到行程尽头时，空气交换阀换向，压缩空气被送入右侧空气室a，使中心轴向右方向移动。材料室A中的材料被压出，同时材料室B吸入材料。这样的动作往复进行材料就被连续的吸入和吐出。

①空气室A被送入压缩空气，中心轴连同左右的隔膜片一起向左方向移动。(图1)
②中心轴向左移动到行程尽头时，被接近开关C感知，使泵的电气控制原件动作控制电磁阀换向。(图1)
③电磁阀换向以后．压缩空气被送入空气室B，中心轴和膜片又同时向右方向移动。(图2)
④中心轴向右移动到行程尽头时，被接近开关D感知，使泵的电气控制原件动作控制电磁阀换向回到图1的状态。
以上动作往复进行，使隔膜泵连续动作下去。
(注)除了使用专用泵的电气控制原件外，也可使用P．L．C进行控制。
