变频节能供水设备详细介绍

时间：2012-3-5 来源：浙江扬子江泵业有限公司

随着我国现代化建设的迅速发展，电力供应虽得到了很大程度改善，但能源的浪费仍是相当惊人的。据相关资料统计，我国风机、水泵，装机容量约1亿多千瓦，耗电量约占全国电力消耗总量的30-40%。由于风机、水泵工作机理的特性，工作电机运行在恒速状态，而往往工作要求的风、水流量要求处于变工况运行，而且许多单位在进行系统设计时，容量设计偏大，系统匹配不合理，往往是“大马拉小车”，致使风机、水泵运行效率只有 30-50%，这不仅运行成本高，而且浪费了宝贵的电能。在能源供应日益紧张的今天，减少浪费，节约电能已经是重中之重，可以说节能即可为企业创造效率。扬子江泵业有限公司本着“对客户负责,为客户创造价值”的理念，开发了BH系列变频调速供水成套设备，与传统供水设备相比，节能效果高到20%-50%，以下我们将对DH系列变频调速供水成套设备进行详细介绍：

一、设备概述：

1、BH型生活及工业用变频给水设备是将交流变频调速技术、可编程控制技术应用于水泵自动控制设备之中，与电机泵组相结合的新型机电一体化供水设备。

2、该设备由原装进口交流变频调速器、工业级可编程控制器、数字PID调节器、引进低压电器、压力传感器、液位控制器及电机泵组构成闭环调节变频调速供水控制系统。该系统可根据管网瞬时压力变化，自动调节某台水泵电机的转速和多台水泵电机的投入和退出，满足用户恒压变量供水及变压变量供水的需要，使供水管网末端压力保持恒定，使得整个供水系统始终保持高效节能的佳状态。

3、在供水系统中应用，可取代传统给水设备中的水塔供水、高位水箱供水或气压供水等供水方式，节能效果显著，是国家重点推广应用的节能新技术产品。

4、本系统完全按照由建设部1994月批准并颁布的《JG／T3009-93微机控制变频调速给水设备》为标准进行生产和质量检验的。多年来，我公司的产品已在全国各地广泛应用。产品以其性能优异、技术先进、服务周到，赢得了广犬用户的赞誉和信赖。

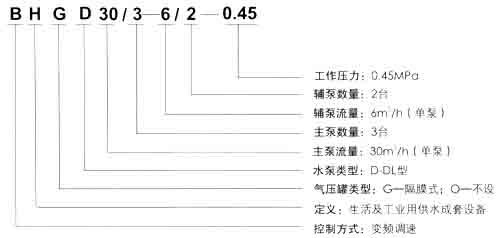

二、型号意义

BHGG型变频调速供水成套设备采用ISG型立式管道离心泵为供水主泵。该泵采用优秀水力模型及先进的结构模式，使整机效率提高；机电一体的直联结构，震动小、噪音低。立式安装大大缩小了占地面积；采用不受转向限制的优质机械密封。无泄漏、寿命长。

BHGC型变频调速供水设备采用CDL型立式多级不锈钢冲压离心泵作为给水泵。泵内部叶轮、泵壳及其主要配件采用不锈钢冲压形成，流道光滑，避免产生二次污染。整机运转平稳，噪音低，质量可靠，外形美观、体积小、重量轻、安装方便，是理想的绿色、环保、节能水泵。特别适用于小流量、高品质供水的场合。

BHGL型变频调速供水设备采用GDL型立式多级管道离心泵作为给水主泵。该泵叶轮为多级对称布置，因而消除了水力轴向力，大大提高了轴承的使用寿命；轴、轴套、外筒由不锈钢制成，轴封为耐磨机械密封立式节段式外壳外加不锈钢结构，具有外型美观、性能稳定、安装方便、占地面积少等优点。特别适用于小流量、高扬程的场合。

BHGD型变频调速供水设备采用DL型立式多级离心泵作为主给水泵。该泵存结构上采用立式、分段的形式，因而运行平稳、使用安全、寿命长、占地面积少；具有效率高、性能稳定、适用范围广等优点。

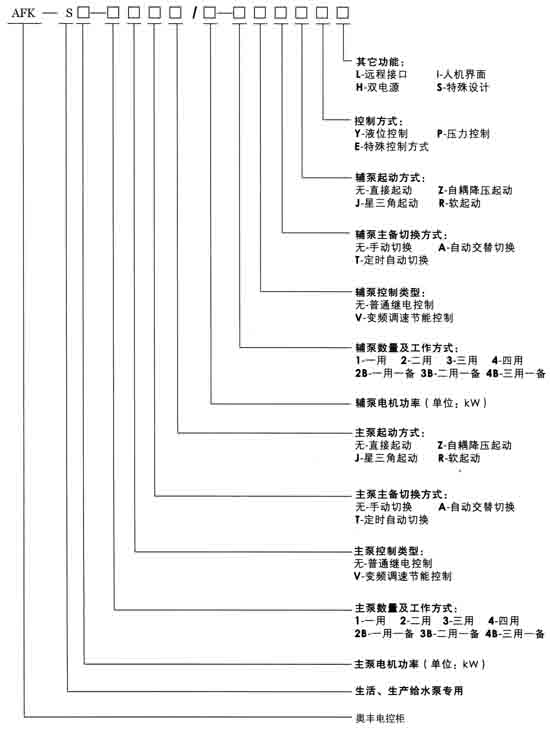

配套控制柜型号意义

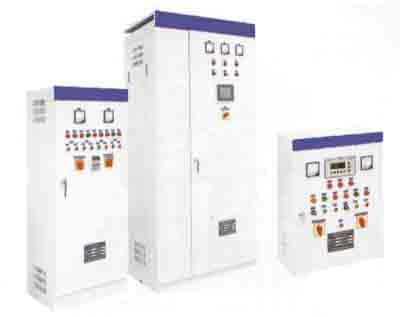

配套变频供水控制柜具有如下特点：

·数字PI D调节，键盘操作，数字显示，全自动运行无人值守；

·使用工业可编程序控制器进行编程控制。性能优良，控制方式灵活，抗干扰能力强，工作稳定可靠；

·电路设计简洁明了、思路清晰，便于维修；

·基本控制功能强大、可选择附加功能丰富；

·选用国际名牌变频器、可编程序控制器及低压电器；

·设备综合保护功能齐全。

·高层建筑、城镇居民小区、企事业单位等生活用水。

· 各类工业用水(如冷却水循环等要求恒压供水的生产用水)。

· 各类自来水厂、污水处理厂、机场、农业排灌站和喷灌站。

· 环保水处理、渗透分析系统、生产线加工系统、工业厂房清洗。

· 油田输油管道、油库、油港的恒压输油系统。

· 旧有供水系统(气压罐、水塔、高位水箱)改造更新。

· 工业锅炉稳压补水系统、热水供应系统。

设备特点

· 结构紧凑，体积小，占地少，毋须建造高位水箱或水塔，投资省，安装快，便于集中管理。

· 采用进口变频器及相关元器件，设计合理，操作简便，性能可靠，全自动运行无人值守。

· 具备多种故障显示及备查记录，完善的欠压、过压、过流、过载、短路、缺相、水源缺水自动保护停机等保护功能，使用安全，维护简便。

· 自由设定管网压力，按实际用水量来调节水泵转速，使其始终处于高效运转状态；采用多台小功率泵组成泵组代替大功率泵更能适合流量的急剧变化，避免“大马拉小车"现象，节能效果更为显著。与恒速泵供水相比，消除了超压和回流的无功损耗，节能率达到20～50％。

· 由变频器或软起动器实现水泵软起动软停止，使电网和管网免受冲击；无水锤现象，大大降低设备运行噪音，延长相关设备的使用寿命。

· 多台泵多种循环运行方式，均衡各泵运行时间，避免其中某台水泵因闲置而锈蚀。

· 直接向用户供水，水质无二次污染。

· 品种规格齐全，可任意组合配套，应用范围广。

· 控制程序化，可按用户需要实现多种控制方式。例如：定时开关系统、消防联动、小流量和零流量自动关机睡眠、上位机集中管理等。

· 管网常压供水，可避免外露管路冻裂；可按需要任意调节设备供水压力，满足用水高峰期建筑顶层的水压要求。

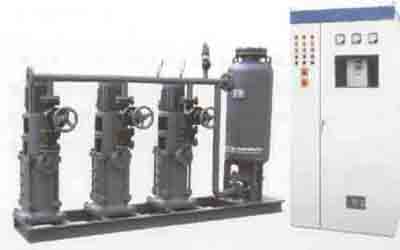

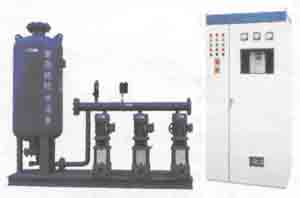

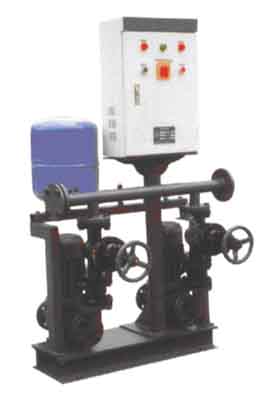

设备结构组成

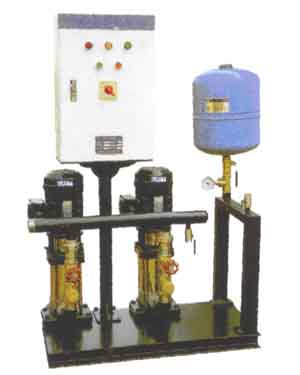

变频供水成套设备主要由：主泵组、变频调速供水控制系统、稳压泵组(可选组件)、稳压气压罐(可选组件)等组成。

· 主泵组供水主泵组主要由DL型立式多级离心泵GDL型立式多级管道离心泵、ISG型立式管道离心泵或CDLF立式多级不锈钢冲压离心泵和以槽钢和钢板焊接制成的钢制基础构成，一般由3台同一型号的水泵组成。

· 变频调速供水控制系统主要由交流变频调速器、可编程控制器(微机)、数字PID调节器、外围操作执行机构及保护电路、压力传感器、蓄水池液位控制器(水源缺水保护用)等组成。

· 稳压泵组稳压泵组主要由一至二台小流量水泵构成，其供水扬程大于或等于主泵的供水扬程。它只在管网小流量或零流量(例如夜晚)时自动投入运行，维持管网的压力，补充小流量用水或管网的渗漏，同时使主泵在管网小流量和零流量时处于停机状态。

· 气压罐气压罐是一种密闭容器。大流量供水时，由水泵加压，罐内贮存的气体被压缩；在小流量或零流量供水时，被压缩气体泄压膨胀，将贮存在罐内的水压人输配水管网，补充用户的小流量用水或管网的渗漏，同时使主泵在小流量和零流量用水时处于停机状态。

· 引水罐泵前真空引水罐是一种水泵吸水设备，也称为真空罐、引水筒、自动引水装置。它是一具密封的罐体，串联在泵前吸水管上，使水泵吸水口由负压吸水变为正压吸水。应用引水筒，可节省真空泵、气水分离罐和吸水管底阀。

设备工作原理

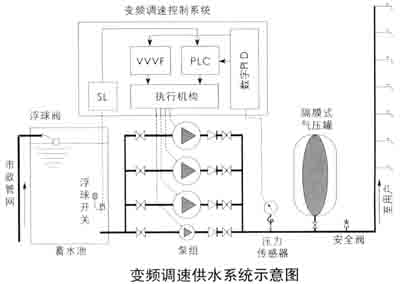

变频调速供水成套设备工作原理如下：

系统正常运行时，用户用水管网上的压力传感器对用户的用水水压进行数据采样，并将压力信号转换为电信号，传输至PI D调节器，然后与用户设定的压力值进行比较和运算，并将比较和运算的结果转换为频率调节信号和水泵启动台数信号分别送至变频器和可编程控制器(P LC)；变频器据以调节水泵电机的电源频率，进而调整水泵的转速；可编程控制器根据PI D调节器传输过来的水泵启动台数信号控制水泵的运转。通过对水泵的启动和停止台数及其中变频泵转速的调节，将用户管网中的水压恒稳于用户预先设定的压力值，使供水泵组“提升”的水量与用户管网不断变化的用水量保持一致，达到“变量恒压供水”的目的。

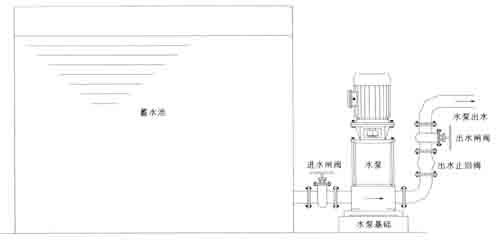

· 蓄水池自灌引水方式

蓄水池自灌引水方式布置的水泵运行原理如下图，一般水泵与蓄水池均布置于地面以上，蓄水池内水位必须高于水泵出口端排气孔，以保证水泵起动之前蓄水池内的水能自动灌入水泵泵腔，并将泵腔内的空气排尽。这种安装方式水泵的进水口需安装一只阀门，当水泵故障需要拆下维修或更换时，可将阀门关闭，以防止蓄水池内水外泄。

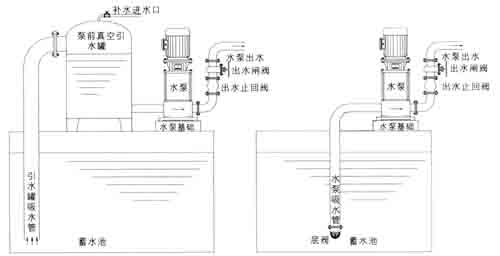

· 蓄水池吸上引水方式

蓄水池吸上引水方式布置的水泵运行原理如下右图，蓄水池一般建于地面以下，而水泵位于地面上，蓄水池水位低于水泵进水口，因此，蓄水池内的水不能自动灌入水泵泵腔，为了使水泵正常工作，在水泵起动前必须人工将水灌满水泵泵腔和水泵吸水管，将泵腔内空气排尽。所以蓄水池内水泵的吸水管底端需安装底阀，但由于市场上一般底阀密封性不是很好，加之水中的颗粒容易进入底阀使底阀关闭不严，所以目前采用安装底阀方式越来越少，大多改为加装引水罐形式(下左图)，由于加装了引水罐，不需人工灌引水，且无底阀，使水泵吸水口由负压吸水变为正压吸水，所以水泵运行可靠性要高得多。

考虑到对水泵吸程的影响及引水渗漏问题，水泵的吸上引水方式一般在水泵进水口之前均不宜装设闸阀、止回阀等阀门。

引水罐型号	高度(m)	直径(mm)	吸水管口径	配泵口径	净重(kg)
YGL300-600	880	300	40	32	33
YGL350-700	1020	350	50	40	45
YGL400-800	1120	400	65	50	72
YGL400-1200	1570	400	80	65	110
YGLS00-1200	1570	500	100	80	135
YGL600-1200	1620	600	125	100	160
YGL600-1800	2270	600	150	125	215
YGL800-1800	2270	800	200	150	370
YGL1000-2000	2520	1000	250	200	620
YGL1200-2400	2970	1200	300	250	935

设备工作特性

辅泵关机压力

基泵关机压力

恒定压力

开机压力

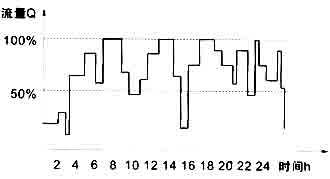

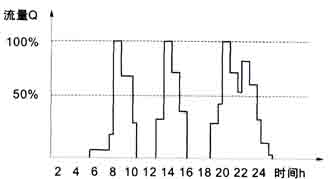

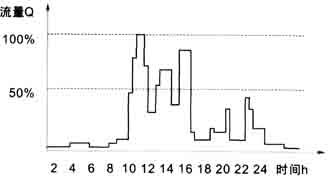

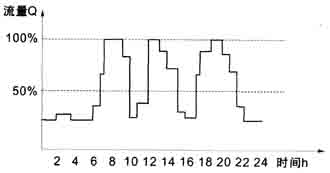

用户用水量变化特征

连续型 · 连续型：全天很少有流量为零的时候，或本身管网的正常泄漏就保持有一定的流量。例如：大型宾馆、饭店、自来水厂的各级加压系统，工矿企业的供水系统等。	高流量变化型 ·高流量变化型：全天用水高峰时间较长且流量很大。例如：高耗能工矿企业的生产用水等。
低流量变化型 · 低流量变化型：全天用水高峰时间很短且流量不大。例如：某些企业的生产用水等。	不连续型 · 不连续型：全天用水低谷时间较长且流量很小或为零。例如：办公楼、商住楼、各类住宅等。

标准产品技术性能

类别	功能	BHOD	BHGD	BHOL	BHGL	BHOG	BHGG	BHOC	BHGC
系列技术参数	供水流量	≤1080m³／h		≤580m³／h		≤2500m³／h		≤32 m³／h
	供水压力	≤2.38MPa		≤2.30MPa		≤1.25MPa		≤1.68 M P a
	水泵数量单泵功率恒压精度稳定时间运行方式控制方式操作方式起动方式进口压力电源	同规格3台 ≤200kW		同规格3台 ≤132kW		同规格2台 ≤200kW		同规格2台 ≤15 kW
		≤O.O2MPA <30s 变频泵、工频泵固定(或轮换)运行，互为备用恒压控制手动、自动工频：≤15kW直接起动，≥18.5kW星三角降压起动变频：软起动静压≤0.3MPa；压力波动≤0.03MPa 380V 4-1 0％；50Hz±5％
工作条件	进口压力环境绝对海拔倾斜角度震动	-10℃～+40℃(不冻结)；≤90％RH(不凝露) 用于室内，无腐蚀性气体，无易燃易爆气体，无导电尘埃 ≤2000m ≤5度 ≤19m／s2

1．BH型标准技术规格产品配备以下设备、附件及文件

类别	项目	BHOD型	BHGD型	BHOL型	BHGL型	BHOG型	BHGG型	BHOC型	BHGC型
设备	水泵	3台	3台	3台	3台	2台	2台	2台	2台
	隔膜式气压罐	/	1台	/	1台	/	1台	/	1台
	变频控制柜	1台	1台	1台	1台	1台	1台	1台	1台
	钢制基础	1台	1台	1台	1台	1台	1台	1台	1台
	止回阀	3台	3台	3台	3台	2台	2台	2台	2台
	闸阀	3台	3台	3台	3台	2台	2台	2台	2台
附件	安全阀	/	1台	/	1台	/	1台	/	1台
	远传压力表	1台	1台	1台	1台	1台	1台	1台	1台
	浮球开关	1套	1套	1套	1套	1套	1套	1套	1套
随同文件	使用说明书、产品合格证、图纸等	1套	1套	1套	1套	1套	1套	1套	1套
