化工泵基圆直径和螺旋线的设计
时间:2012-4-6 来源:浙江扬子江泵业有限公司
1)基圆直径D3
D3是指切于导叶进口螺旋线始点的圆,和涡室Ds一样,选取
D3=D2+(2~10)mm
比转速ns大或尺寸大的泵取大值,通常小的径向间隙不小于4 mm,增大间隙会降低泵的效率,但运行平稳。
(2)导叶进口宽度(轴向宽度)bs
b3=b2+(2~5)mm
式中的b:是叶轮出口宽度,多级泵适当减小b3,可减小轴向尺寸。
图9-16径向导叶结构图
(3)螺旋线的角度和线型(图9-17)

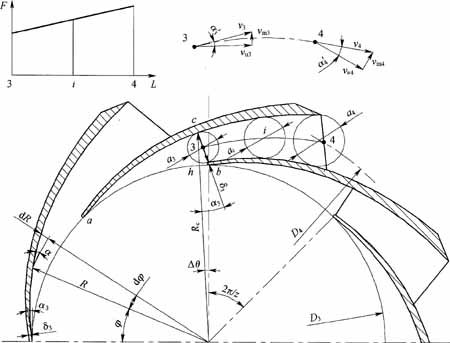

图9-17正导叶螺旋线部分和扩散段的设计
液体从叶轮出口进入螺旋部分,在此处液体和在涡室里一样按vuR=K2(常数)的规律流动。
