2BE系列液环真空泵结构图

时间：2013/12/10 来源：浙江扬子江泵业有限公司

2BEF3系列是我公司吸收的国技术，专为造纸、选矿、V法铸造、洗煤、选铝等脱水机械而配套制造的水环真空泵。经过内部结构改进，效率很高，在同等吸气量的情况下，比同类型真空泵所配电动机低一个档次以上，可节能10%-20%。
2BE1系列产品是引进德国西门子技术，抽吸范围宽广的单级单作用水环泵。品种齐全，经我公司进一步研发由当初12种规格发展到现在29种。凭着性能更稳定、运行更可靠、真空度高受到广大用户的青睐。
产品特点：
      抽吸范围宽广：单泵极限绝压力可达3.3kPa（-0.098MPa）。
      轴承采用原装进口NSK轴承，保证了2BE1真空泵的叶轮精确定位及运转过程中的高稳定性。
      叶轮材质采用球墨铸铁铸造或钢板焊接，充分保证了2BE1真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BE1真空泵的使用寿命。
      泵体采用钢板制作，提高了2BE1真空泵的使用寿命。
      2BE1真空泵的轴套作为易损坏的零件，本公司全部采用高铬不锈钢制作，比普通材质寿命提高了5倍以上。
      主要铸件采用高标号树脂砂铸造,确保泵的性能高效。
      环境适应性强：当应用于腐蚀的场合时,过流部件可以采用不同的合金钢制造。大规格的真空泵，过流部件可以采用防腐喷涂技术。
      结构设计完善：装有柔性阀板的排气口，保证了工作过程的平稳；配有自动排水阀，避免超液位起动；当加装防汽蚀装置时，可以防止较高真空运行时的汽蚀损害；加装喷淋装置时，可以使高温气体在进入泵前作充分的降温收缩，增加泵的抽气能力。
      皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。
      联轴器（直联传动）采用标准高强度弹性联轴器，弹性元件采用聚氨酯材质，运行稳定可靠，使用寿命长。
      独特的上置式气水分离器节约空间，并有效降低了噪声。
      配上NADE设计的P型大气喷射器，可以获得极限吸入绝压达0.8kPa（-0.1005MPa）；
      增大了2BE1大＜6kPa绝压下的抽气能力；
      在抽气量得到提高的同时，改善了泵本身的工作条件，排除了汽蚀的发生。

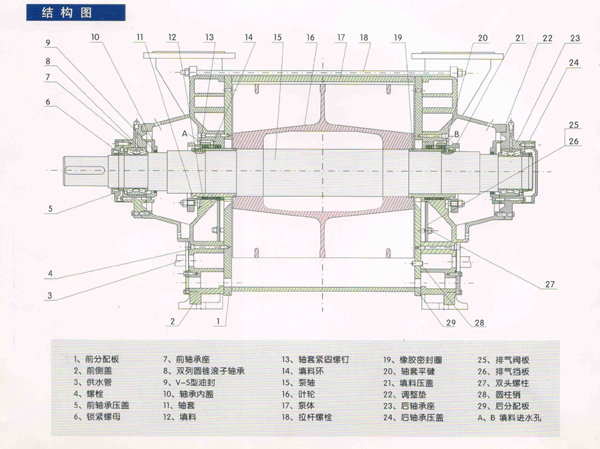

泵的结构图：

单泵型号和性能表

型号	转速，r/min	极限压力，hPa	大气量，m³/min	大轴功率，kW	配电机功率，kW
2BEF3 40	300	160(-0.085MPa)	70	61	75
	340		80	81	90
	390		94	97	110
	440		105	115	132
	490		116	132	160
	530		125	147	185
	570		132	168	200
	610		143	190	220
2BEF3 42	300	160(-0.085MPa)	90	85	110
	340		115	108	132
	390		130	132	160
	440		147	155	185
	490		160	180	200
2BEF3 42	530	160(-0.085MPa)	168	205	250
	570		180	230	280
	610		193	258	315
2BEF3 50	230	160(-0.085MPa)	127	109	132
	260		148	139	160
	300		168	172	200
	340		190	204	250
	380		210	236	280
	420		230	277	315
	470		258	338	400
2BEF3 52	230	160(-0.085MPa)	155	134	160
	260		180	170	200
	300		205	209	250
	340		230	248	280
	380		257	288	315
	420		280	336	400
	470		312	410	450
2BEF3 60	200	160(-0.085MPa)	180	159	185
	230		212	205	250
	260		240	243	280
	290		268	286	315
	320		290	325	355
	350		318	372	450
	400		360	460	500

2BEF3 62	200	160(-0.085MPa)	189	190	220
	230		260	250	280
	260		290	298	355
	290		320	344	400
	320		360	397	450
	350		386	453	500
	400		438	575	630
2BEF3 67	180	160(-0.085MPa)	253	211	250
	210		300	287	315
	240		345	346	400
	270		380	408	450
	300		422	467	560
	330		465	544	630
	370		516	665	710
2BEF3 72	170	160(-0.085MPa)	316	268	315
	190		370	330	400
	210		405	389	450
	240		460	467	500
	270		5	546	630
	300		554	643	710
	340		620	805	900
