WQP型不锈钢排污泵结构图

时间：2013-12-10 来源：浙江扬子江泵业有限公司

WQP型不锈钢排污泵结构说明
　WQP型不锈钢排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔幵，属机电一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：
　信号线1：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
　电机定子8：采用B级或F级绝缘。
　漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
　机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
　叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
　泵体15：与叶轮配用，使得泵具有高的效率。
　密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以佳效率运行。
　WQP型不锈钢排污泵（结构图）

WQP型不锈钢排污泵产品特点
1、整体外壳采用不锈钢304/316L材质脱蜡精密铸造制成，专抽取有微酸弱碱之污物废水。
2、WQP型不锈钢排污泵采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
3、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
4、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
5、不锈钢潜水泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
6、可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性
7、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
8、WQP型不锈钢排污泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
9、能够在全扬程内使用，而保证电机不会过载。

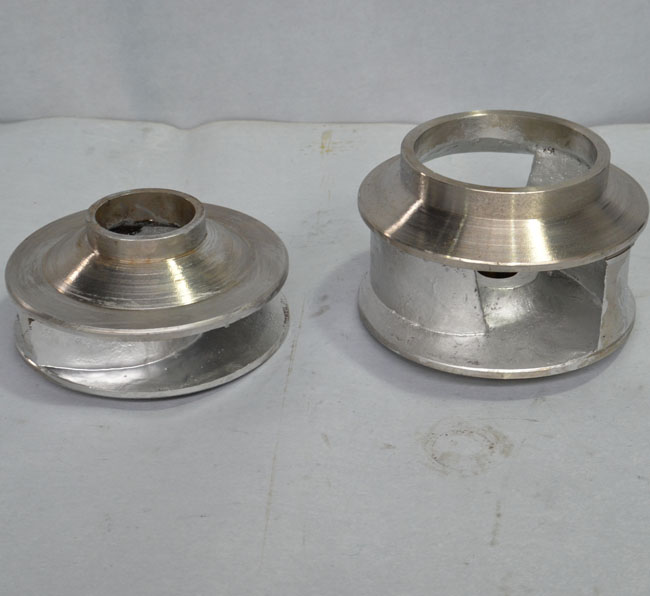

不锈钢排污泵叶轮：
